Collecteur de données sur les vibrations

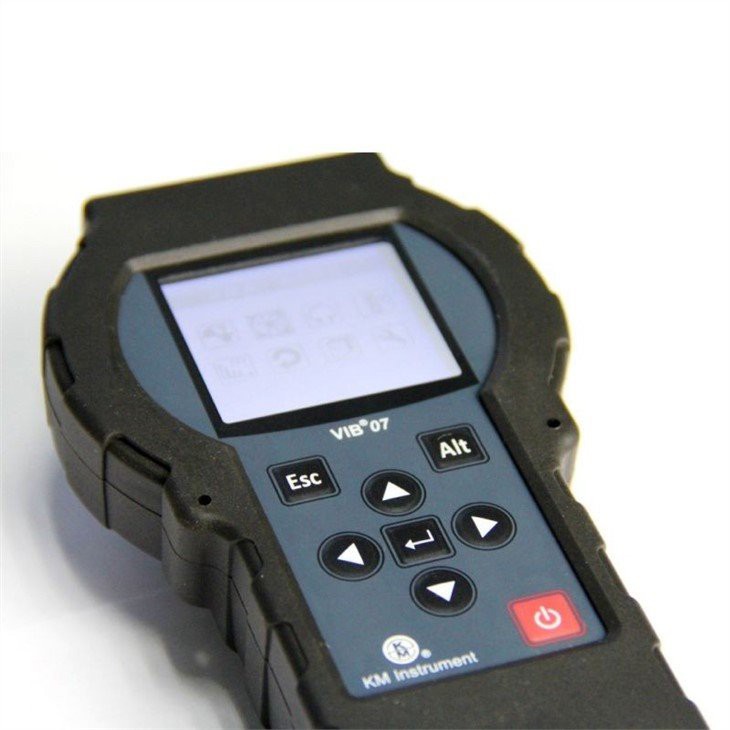

VIB07 Collecteur de données vibratoires

Collecteur de données sur les tendances de l'état de la machine

Le meilleur collecteur de données de vibration est capable de stocker les données mesurées et de les organiser pour une analyse future, afin de générer des tendances pour chaque machine. Ces instruments sont également appelés collecteurs de données.

Le collecteur de données de vibration est un instrument utilisé pour mesurer, stocker et diagnostiquer les vibrations générées par les machines. Il utilise des outils basés sur la FFT pour afficher l'amplitude des vibrations car elle varie avec la fréquence. Son objectif principal est d'identifier et de prévoir les défauts des machines industrielles et les causes des défauts.

Comment fonctionne un collecteur de données Vibration ?

Un collecteur de données de vibration est essentiellement un ordinateur qui enregistre les vibrations via un ou plusieurs accéléromètres. Le mouvement de vibration, à l'intérieur de l'accéléromètre, est converti en un courant électrique proportionnel à l'accélération. Ce signal est stocké et traité dans l'ordinateur pour afficher sa magnitude en fonction de sa fréquence avec un algorithme appelé FFT (Fast Fourier Transform).

Créer la valeur de la maintenance

Le collecteur de données VIB07 Vibration dispose d'une technologie de pointe, basée sur l'expérience des vibrations et les besoins réalistes de l'usine. Sa fonction de surveillance du spectre de paramètres multiples et sa vitesse de réponse sensible peuvent montrer exactement les caractéristiques de vibration de la machine. Chaque paramètre de mesure est clair, cohérent, simple et facile à comprendre.

Le mode de CBM

VIB07 Vibration data collector easy to operate. The ergonomic design includes the human-machine interface in a hand held case with a brightly lit LCD display. The measurements are gotten through very simple keystrokes and display icons. The fluorescent keys enable its use in dark areas. The lithium-ion battery is rated for >30 heures d'utilisation continue sur une charge complète. L'appareil est disponible en plusieurs langues.

Présentation de VIB07

L'analyseur de vibrations portable VIB07 mesure diverses valeurs de vibration totale, de santé et de température des roulements. Il couvre les plages de basse fréquence, moyenne fréquence et haute fréquence, avec la fonction supplémentaire de démodulation d'enveloppe. En mode stéthoscope, le son de vibration non filtré ou filtré peut être entendu par l'utilisateur pour une corrélation avec les lectures de vibration et d'état de roulement. Il peut mesurer directement les paramètres sur site. Il peut également collecter des données en fonction de l'itinéraire.

Caractéristiques

Affichage : LCD monochromatique, 160 x 160 pixels, rétroéclairage lumineux

Capteur

Type : capteur d'accélération, sensibilité : 100 mv/g

Vibration

Accélération : 0-50 g crête (10-12,000 Hz)

Vitesse : 0-500 mm/s RMS (10~1,000 Hz)

Déplacement ::0-5000μmPeak-Peak（10~1,000Hz）

État du roulement

BG : 0-50 g RMS (1k ~ 12kHz)

BV : 0-500 mm/s RMS (1 k~12 kHz)

ENV 0-8g RMS（0-1,000Hz）, Filtre :（1-20kHz）Unités m/s2,g,mm/s,ips,um,mil

Tapez RMS,P,P-PPrécision plus/-3 %

Alarme

Niveau de vibration de l'équipement standard ISO10816-3 intégré-

Norme-d'évaluation de l'expérience de l'état des roulements intégrée

Spectres FFT : 800 lignes ; fenêtre de Hanning ; Moyennes : 4

Vitesse basse fréquence : 10-200Hz / 10-400Hz

Vitesse moyenne fréquence : 10-1 600 Hz ;

Accélération haute fréquence : 10-8,000Hz, g P

Démodulation : 0-1,000Hz (Filtre 1k-20kHz) g P

Température

Plage de température : -20-120 degrés

Précision : ±2 degrés ; Résolution : 1 degré ;,Unité : degré ou ℉,Distance à la surface D :S=8 :1

Guide laser : rouge, laser de classe 2 λ=650nm, Pmax=1mW, IEC60825-1:1993 plus A1:1997 plus A2:2001

Stéthoscope : 48 ohms, 10 Hz-20 kHz ou 1 k-20 kHz commutable ; Volume réglable

Stockage : Flash 8M

Communication : connecteur USB-LEMO

Power:Lithium-ion 3.6V 3000mAh,Operating time >30 heures en continu Temps de recharge 8 heures

Température de fonctionnement : -10-50 degrés

Taille : 220(L) x 97(L) x45(H)(mm)

Poids : 350 g (hors capteur et câble)

Boîtier : IP65-étanche à la poussière et aux éclaboussures-résistant
