Équilibreur de rotor portable

KMbalancer^®II

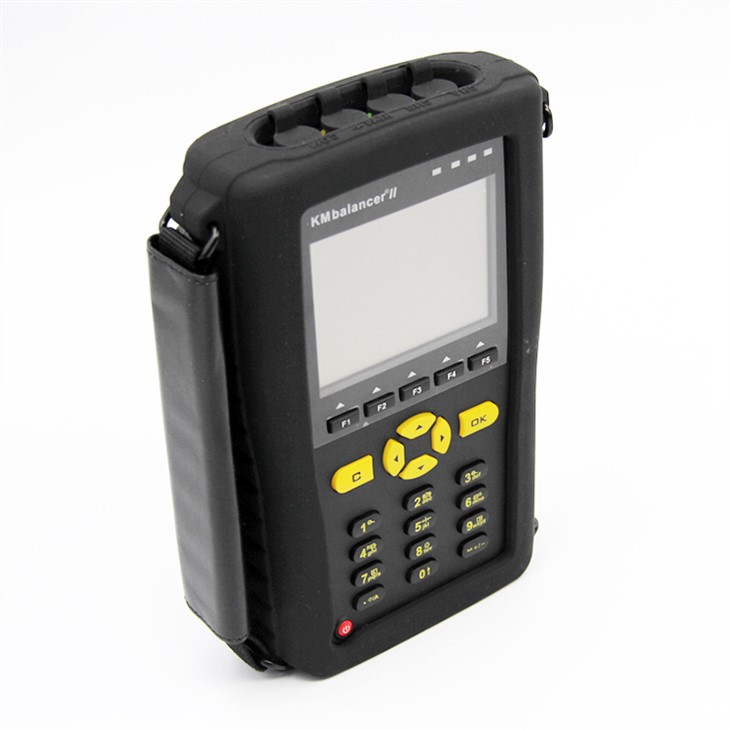

Équilibreur de rotor portable

KMbalancer Portable Rotor Balancer, présente un nouvel instrument puissant pour l’équilibrage de champ. L’équilibreur de rotor portable KMbalancer est l’outil idéal pour identifier et corriger le déséquilibre du rotor in situ et déterminer l’état d’équilibre de vos machines. Une combinaison unique de fonctionnalités offre aux opérateurs une capacité d’équilibrage complète sur site, même avec l’équipement standard.

KMbalancer Portable Rotor Balancer - l’outil idéal pour analyser les vibrations des installations et des machines et pour l’équilibrage sur le terrain.

Avec une grande facilité d’utilisation, une application universelle et des accessoires éprouvés, Rotor Balancer facilite l’équilibrage sur le terrain, même pour le personnel moins expérimenté. Les opérateurs sont invités à suivre les étapes nécessaires pour mesurer et éliminer le déséquilibre par un menu convivial. Un nouveau programme d’optimisation permet d’enregistrer les vibrations de déséquilibre jusqu’à quatre positions de capteur et de les réduire au minimum par un équilibrage à un ou deux plans.

L’équilibreur de rotor portable KMbalancer mesure la vibration absolue du roulement dans une large bande et fournit des informations sur l’état de la machine.

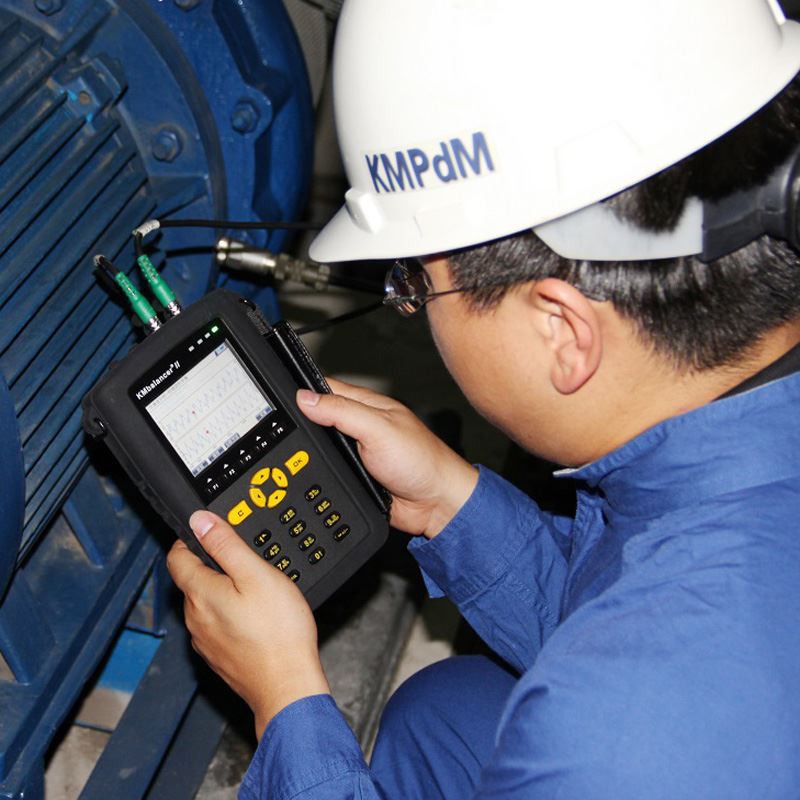

L’équilibreur de rotor portable KMbalancer convient à l’équilibrage sur le terrain des rotors, tels que sur les pompes, les soufflantes, les moteurs ou les compresseurs.

Afin d’identifier la cause des vibrations, l’équilibreur de rotor fournit deux méthodes puissantes d’analyse de fréquence FFT: l’analyse FFT absolue constante et l’analyse FFT de bande passante relative. Les deux variantes peuvent séparer le mélange vibratoire mesuré sur la machine en sa partie harmonique et afficher la fréquence et l’amplitude sous forme de raies spectrales. Selon la fréquence mesurée, la cause de la vibration peut être détectée et le rotor déséquilibré peut être identifié.

Tous les résultats peuvent être stockés avec la description de la machine, l’emplacement du capteur, la date et l’heure, et téléchargés sur un PC ou un ordinateur portable. Le logiciel PC de rapport de balance fourni avec l’instrument peut produire les résultats de mesure sous forme de graphiques ou de tableaux et les importer dans des programmes Windows Office. Il peut également créer des rapports professionnels d’équilibre et de mesure.

Caractéristiques de KMbalancer^®II

Caractéristiques de KMbalancer^®II

Logiciel de collecte et d’analyse de données KMVS Pro

KMbalancer^®IIComplete Kit

Spécifications de KMbalancer^®II

Affichage: écran LCD rétroéclairé coloré, 320 * 240pixels, TFT 65536

Stockage:

RAM64M

Flash1 Go

Communication: USB2.0 pleine vitesse

Puissance: Lithium-ion, Temps de fonctionnement >8 heures en continu, Temps de recharge 2-3 heures

Taille: 190 x 110 x 38mm

Poids: 900g

Conditions

Boîtier: IP65 étanche à la poussière et résistant aux éclaboussures

Test de chute: 1.2m

Température de fonctionnement: -10 °C ~ 50 °C

Plage d’humidité: 0% ~ 80% Humidité relative

Collection

Vibration Channel2 +1vitesse

Types de signauxVitesse, accélération, déplacement, tension AC/DC, courant AC/DC

Simulation de couplageAC/DC/ICP (20V@2,4 mA)

Signal: ±25V

Plage dynamique:>80dB

Lignes FFTresolution400 ~ 12800

Filtre analogique: haut (2Hz / 10Hz / 100Hz / 1000Hz) 、 Faible (10Hz / 100Hz / 1000Hz / 40kHz)

Filtre anti-aliasing: 50 ~ 40kHz

Type de fonction de fenêtre: rectangulaire、Hanning、Hamming、Flat Top

Lignes:Linéaire, pic, racine carrée

Équilibre dynamique

Plage de vitesse: 60 ~ 300,000RPM

Équilibre dynamiqueBalance dynamique simple, double face, analyse des vibrations, analyse rapide de l’équilibre dynamique

Type de signal d’acquisitionL’unité peut être libérée

Opération:Opération de type d’Assistant

Toolboxanalyse du domaine temporel/fréquentiel, navigation dans l’historique, saisie manuelle, révision des données, décomposition vectorielle/synthétique, requête de déséquilibre ISO admissible, ajout de calcul
